概述
       ZXRX型容性设备在线监测系统可监测35kV～750kV电压等级的电力变压器套管、高压电抗器套管、电流互感器、容性电压互感器、耦合电容器、避雷器等高压电气设备的绝缘状况。
容性设备在线监测系统采用分层分布式结构,综合运用先进传感器技术、同步采样技术、程控放大技术、数字信号处理技术、计算机技术等,实现了信号采集的数字化和智能化,并由现场总线将实时数据送入容性设备在线监测系统后台数据库中保存。通过网络通信还可以把容性设备在线监测系统的监测数据汇集到上层的数据管理和专家诊断系统,实现对变电站内容性设备绝缘状态的在线监测和诊断。
       容性设备在线监测单元采用模块化设计结构,所有测量单元的硬件结构完全相同,均由传感器模块、数据采样模块、微处理器模块、通讯及电源管理模块分构成,硬件的通用性极强,可互换使用。容性设备绝缘在线监测装置适用于110kV～750kV电压等级的主变套管、高抗套管、电流互感器、电压互感器、耦合电容器和氧化锌避雷器的在线监测及故障诊断。

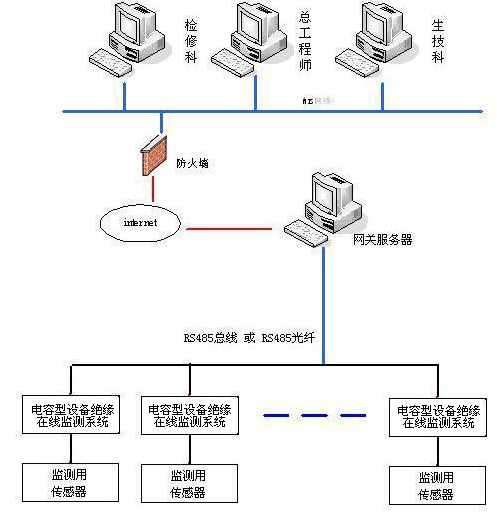

      工作原理图       运行界面         主界面主要包括线路设备列表、单元列表、特征值记录趋势图及采集信息控制区域。主界面主要功能为显示采集数据，数据记录信息。从趋势图中点击某个特征值可以查看波形缩略图。

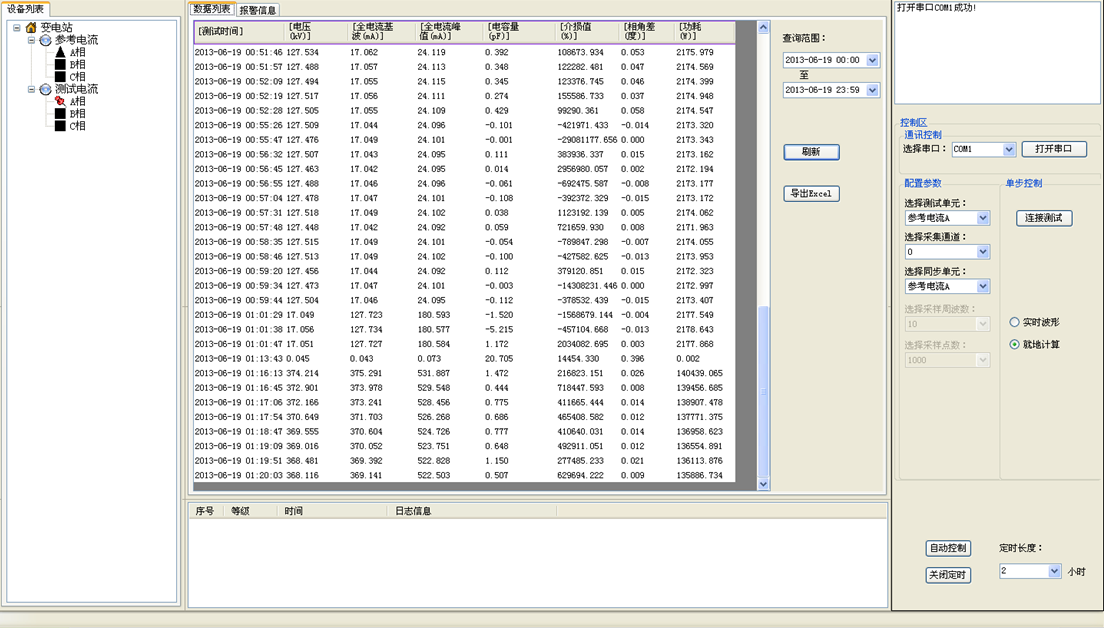

       在此测试软件中，相对介损是指监测电流/参考电流的值。显示如图1所示界面：
a) 选择对应通讯串口（根据工控机的通讯口选择）。点击“打开串口”按钮，在图1界面右上角对话框会提示“打开串口成功”。
b)“选择测试单元”、“选择采集通道”及“选择同步单元”按钮都可与“连接测试”按钮配套使用，对线路中任意单元的任意通道进行通讯测试。
c) 若通讯正常，在图1右上角会提示通讯正常。若通讯异常，在对话框中会以红字提示通讯异常。此情况，请检查线路连接是否正确。
d) 通讯连接成功后，可手动输入“定时长度”，时长不小于0.009小时。点击“自动控制”按钮，然后点击“刷新”按钮，在图1中间对话框会显示测试数据。
e) 若需导出数据，可点击“导出Excel”按钮，导出数据。

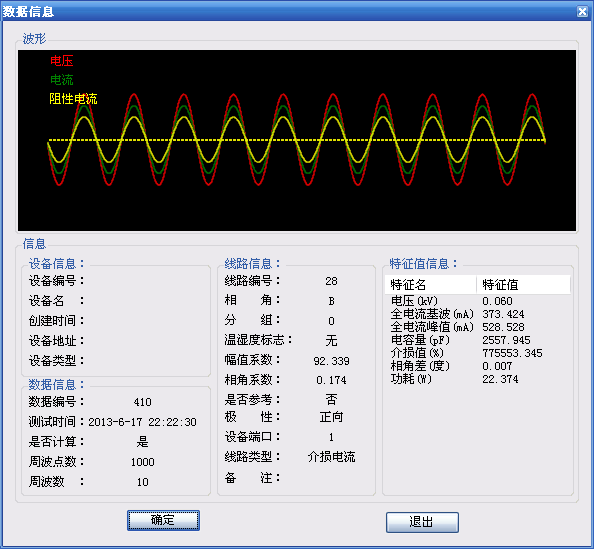

f) 点击数据列表中任意一组数据，出现图2所示对话框。
