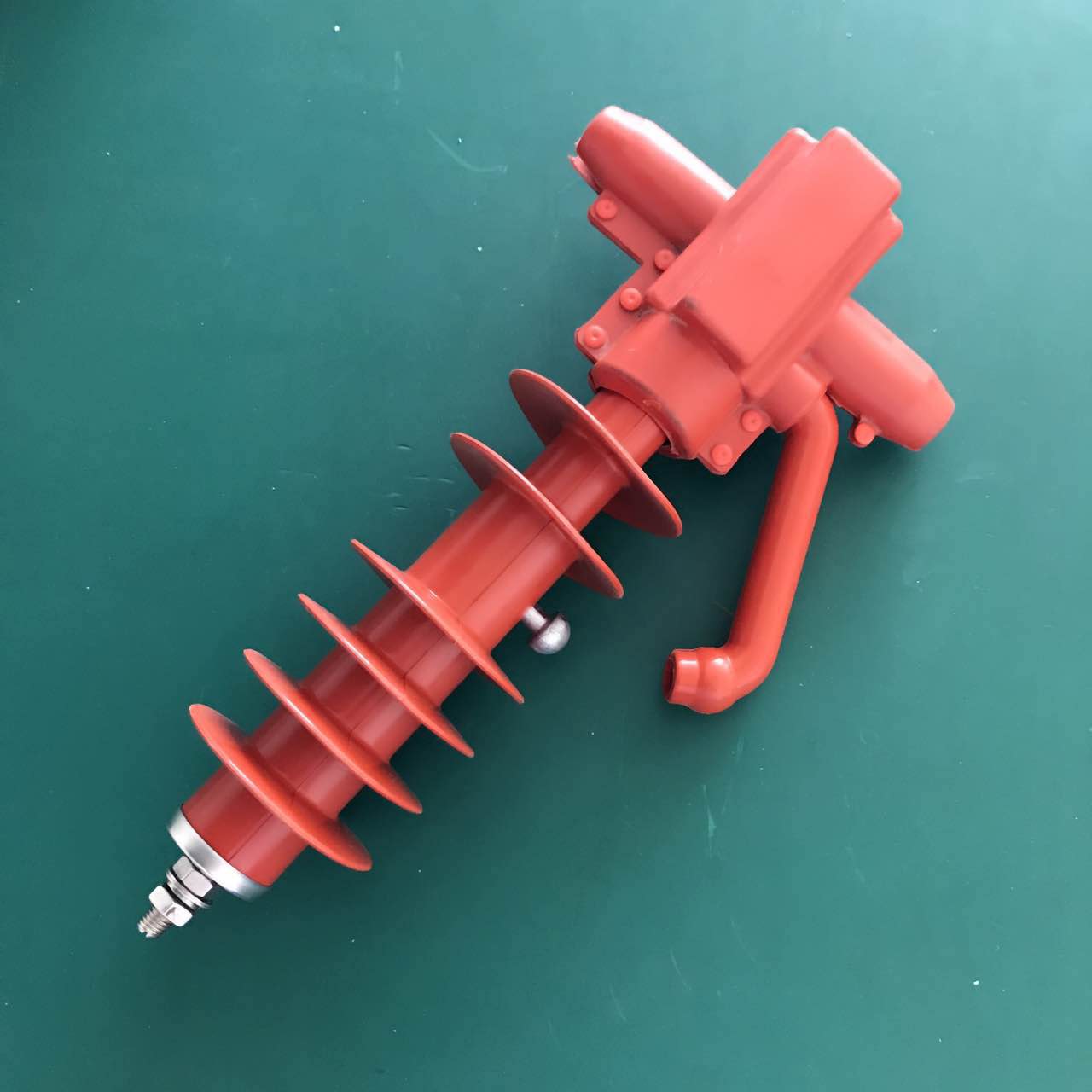

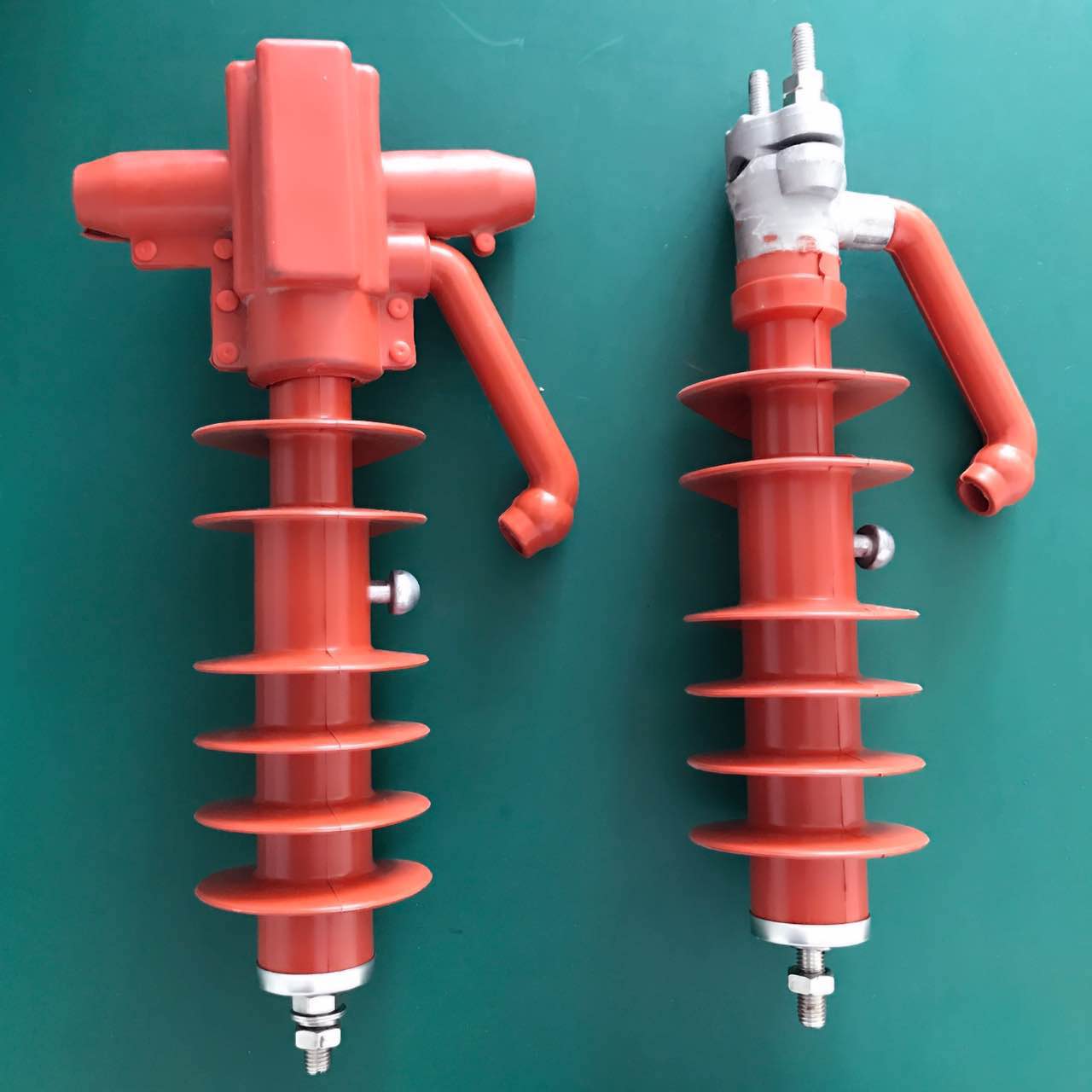

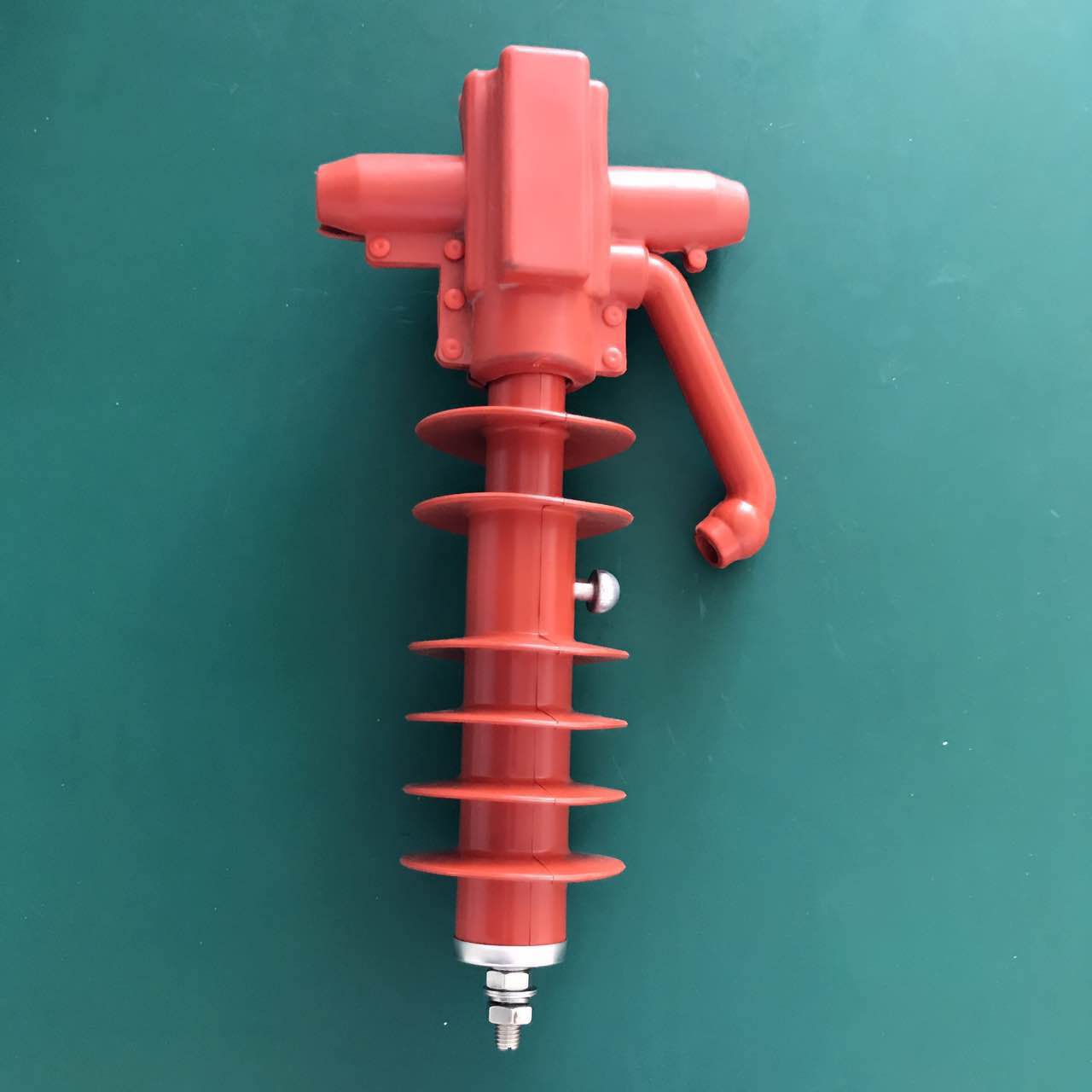

产品外观       产品简介
       目前，国内10kV线路的防雷装置主要采用带纯空气间隙的氧化锌避雷器，由于采用纯空气间隙，存在着高压导线在恶劣天气时出现风摆现象，严重影响空气间隙的距离，使线路安全运行存在着一定的风险，造成电弧放电不稳定，使防雷装置难以形成有效的线路防护，使防雷装置难以形成有效的线路雷电防护。
       SYGJ型10kV固定外串联间隙雷击闪络保护器（以下简称保护器），是我公司克服现有10kV线路防雷装置上存在的不足，研制的新型10kV线路防雷装置。
       该防雷装置采用空气间隙和避雷器一体化结构，能够有效防止因高压导线受自然条件的影响，造成空气间隙距离变化大，从而影响整个装置的防雷效果。

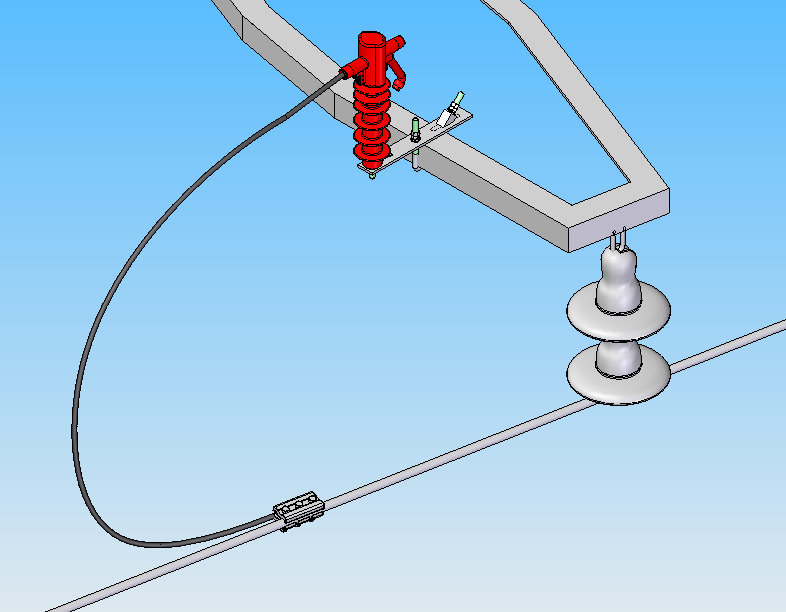

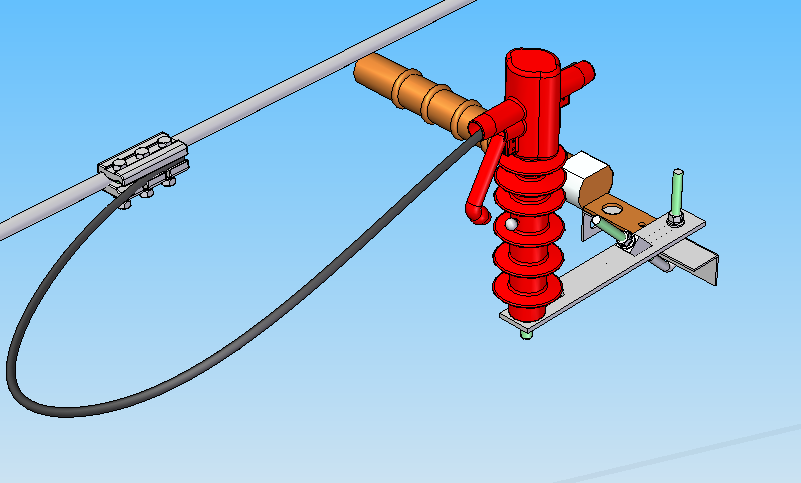

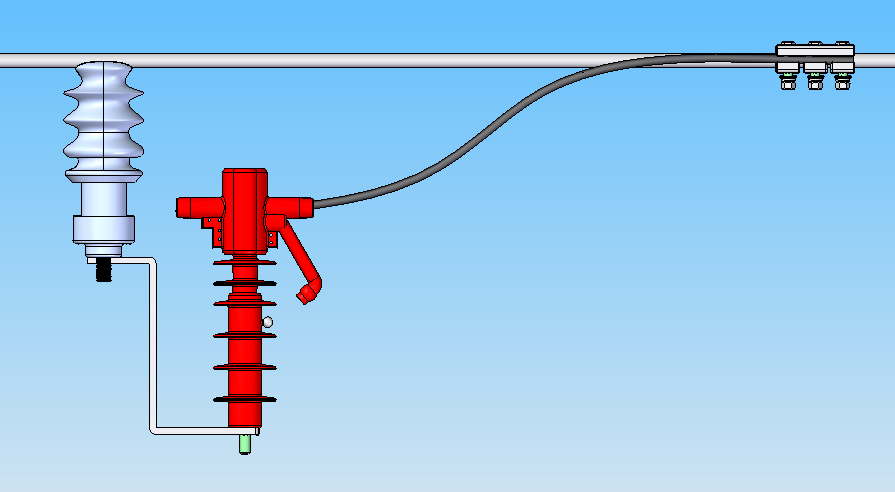

       该装置具有不受恶劣天气条件的影响，放电动作稳定可靠；结构简单，安装方便，能适应目前国内10kV线路各种塔形结构的安装；在结构设计上，具有良好的防污、防水能力等优点。
     工作原理
      保护器采用空气间隙和避雷器一体化结构，使保护器在没有遭受雷电过电压时不承受系统工频电压，即使在操作过电压下也不动作，从而延长了保护器的使用寿命。当10kV架空配电线路受到雷击时，外串联间隙被击穿，保护器动作，快速泄放雷电流，在交流过零点时，保护器将工频续流截断，从而有效防止由雷击闪络而引起的线路出现雷击跳闸和雷击断线事故的发生。
      技术参数

序号	名称	参数
1	额定电压（kV）	13
2	直流1mA参考电压不小于（kV）	20
3	额定频率（Hz）	50
4	本体冲击电流残压（有效值）kV雷电波	≤40
5	0.75U1mA下的泄漏电流≤μA	≤30
6	额定弯曲负荷kN	1
7	大电流冲击电流kA(峰值)4/10μS	65
8	2mS方波方波冲击电流A(峰值)	150
9	标准放电电流峰值（kA）8/20μS	5
10	爬电比距（mm /kV）	31
11	工频湿耐受电压（kV）	≥26
12	雷电冲击50%放电电压峰值（kV）	≤100
13	雷电冲击动作电压要求：           （空气间隙50mm±2mm）	①在冲击电压50kV及以下雷击闪络保护器不动作。 ②在冲击电压80kV及以上雷击闪络保护器有效动作。
