1） 通过工频振荡方式提供10kV，2000A容量的工频电源，振荡时间100ms，最大可提供5kA短时负载短路电流。被试验设备完全处于实际运行工况；
2）可产生200kV的标准1.2/50雷电冲击电压，模拟设备实际中遭受雷击过程；
3）雷电冲击电压可在工频振荡波形的任意相位产生，便于考核设备在不同电压相位下的性能；
4）占地面积小，与系统无关，可灵活配置和移动；
5）软件设置，自动控制。
性能指标
10kV工频振荡电源
(1) 提供标称10kV电压等级的单相交流电源，工作频率50Hz±1Hz；
(2) 提供能量：≥22000J；
(3) 提供短时工频负载短路电流≥5kA；
(4) 提供工频振荡电压波形峰值不低于额定电压持续时间：＞100ms；
(5) 工频电源具备过压、过流保护和后备二级保护功能；
200kV雷电冲击发生回路

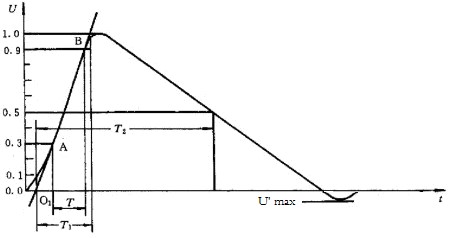

(1) 提供标准雷电冲击电压波形如下图所示：
(2) 提供雷电冲击电压峰值在5～200kV之间可调；
(3) 雷电冲击回路对地杂散电容：≤1000PF；
(4) 电压利用系数：≥80%；
直流高压充电电源
(1) 充电电压在0～10kV之间可调；
(2) 充电至额定电压时间：≤10s；
(3) 充电电流有效值：≥500mA；
同步控制及检测保护回路
(1) 同步信号与雷电冲击时延：≤2us；
(2) 同步控制触发功率确保工频电源回路触发时延≤5us；
(3) 具备系统电压、电流检测显示功能；
(4) 具备系统故障检测、指示故障信号功能，同时产生系统停止运行指令。
