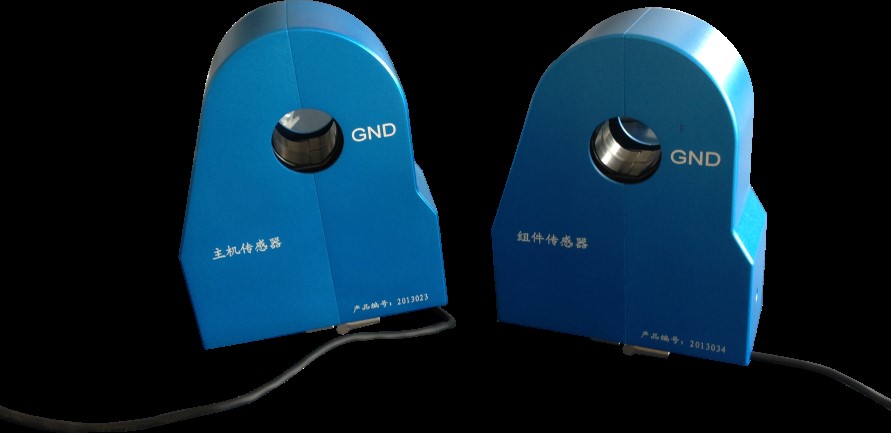

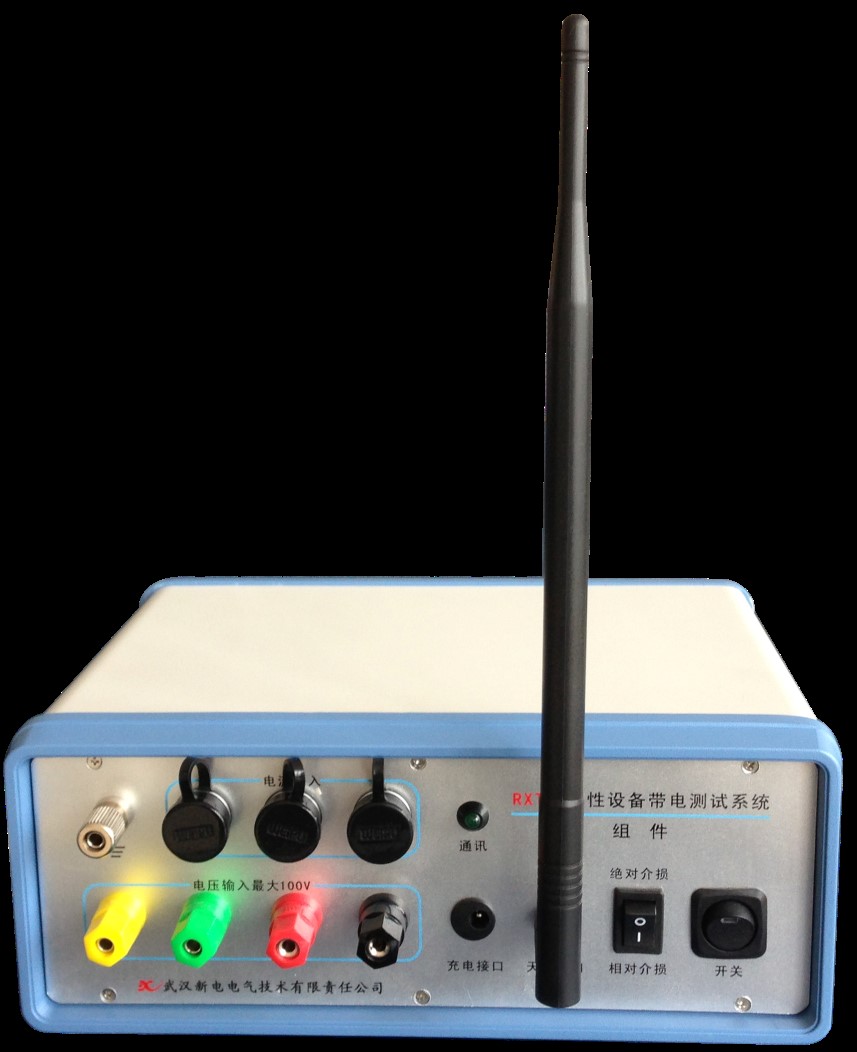

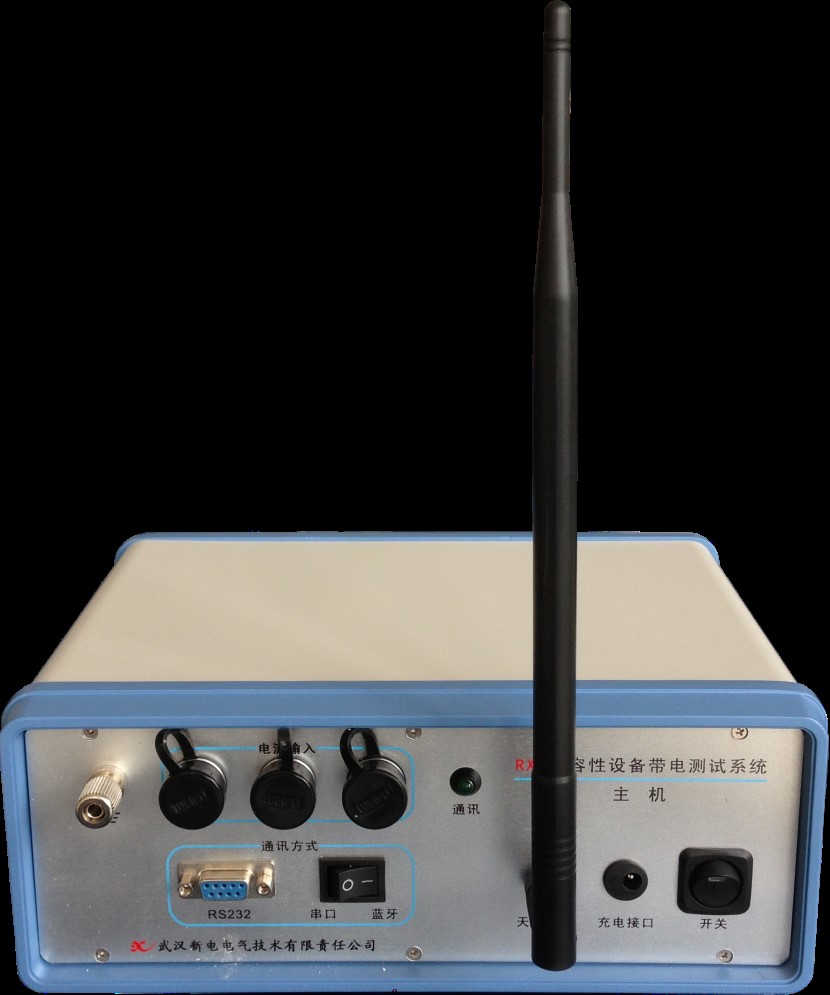

                               主机                                                     容性设备带电测试系统组件                                      介损专用钳形电流传感器
简介
RXT-I容性设备带电测试系统是我公司对安装在现场的电容型设备进行带电检测的一套系统。可对运行中的变压器套管、CT、CVT、耦合电容器的电容、介损值和末屏接地电流等参数进行实时测量。带电检测仪由一台测试主机和测试组件组成，对不同设备的带电检测只需选取相对应的信号采集通道，使用起来非常简单、方便。对测试现场电流信号的采集可以通过采取对接地引下线进行一次性改造，预装传感器；也可直接改造为钳形传感器的测试结构。
主要特点
1. 离无线传输,无需现场远距离拉线。
2. 精度小电流钳形传感器替代以往通常采用的“取样保护单元”（带电测量时用于将末屏电流切换至外部穿芯传感器的装置）。只需改造好末屏接地引下线，便于钳形传感器接入。从根本上避免末屏开路等安全隐患。

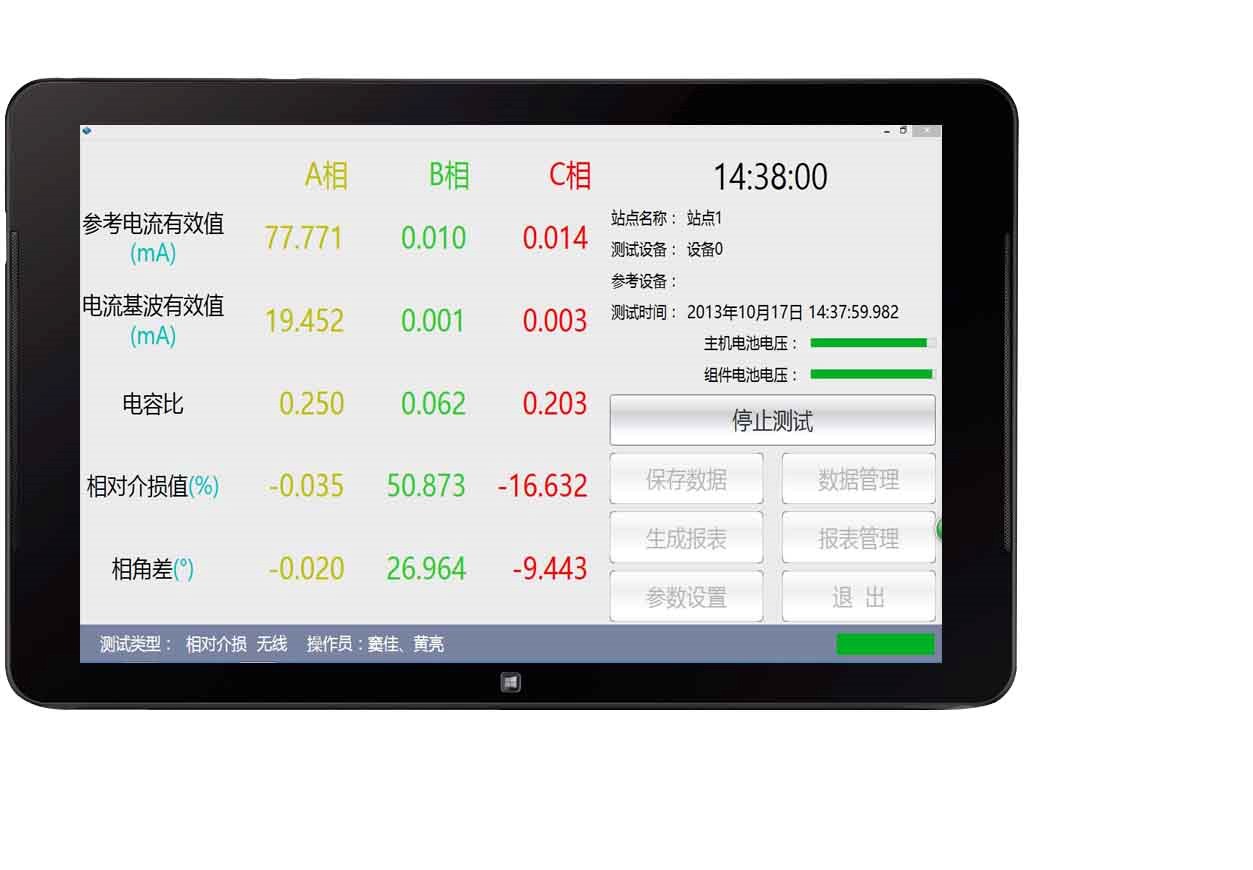

3. indows8系统的平板电脑、阳光下可清晰显示。配套上层设备管理软件，具备设备及历史数据管理、查询、比较、列表、报表生成等功能。平板电脑采用蓝牙方式与主机进行数据交换。
4. 考基准信号取样方式：
（1）绝对介损测试：从PT端计量绕组取电压信号，数字信号无线传输。
（2）相对介损测试：从设备参考组件端取电流信号，数字信号无线传输。
5. 一机多用，性价比高，具备和高精度钳形微电流传感器（选配）、大电流钳形传感器接口能力（选配），通过运行不同程序，实现变压器铁芯接地电流、避雷器带电检测、电缆外护层接地电流的带电检测。
6. 安全可靠，电压通道采用隔离变换，避免PT二次侧短路，减小信号失真。
7. 内带高能锂离子电池，测试时无需外部对设备供电。带电、停电、试验室均可适用。
技术指标
1、环境条件：
环境温度：-10℃-50℃；
相对湿度：≤85% （25℃）；
海拔高度：≥3000m；
工作电源：仪器内部电源，可连续工作五小时。
2、测量范围及准确度：
1） 电流：3mA～250mA（有效值）；准确度：±（0.5%读数+1个字）；
2） 电压：30～100V（有效值）；准确度：±（0.5%读数+1个字）；
3） 介质损耗因数：-50%～50%；准确度：±（1%读数+0.0005）；
4） 电容量：50pF～50000pF；准确度：±（2%读数+2pF）；
5） 电容比值：0.004～250；准确度：±（2%读数+0.003）。
3、输入阻抗：
1）电压测量端：>100kΩ；
2）电流测量端：＜10Ω。
4、无线传输距离：有效范围300米。
应用方式：
容性设备带电测试工作；
容性设备在线监测系统现场比对工作。
