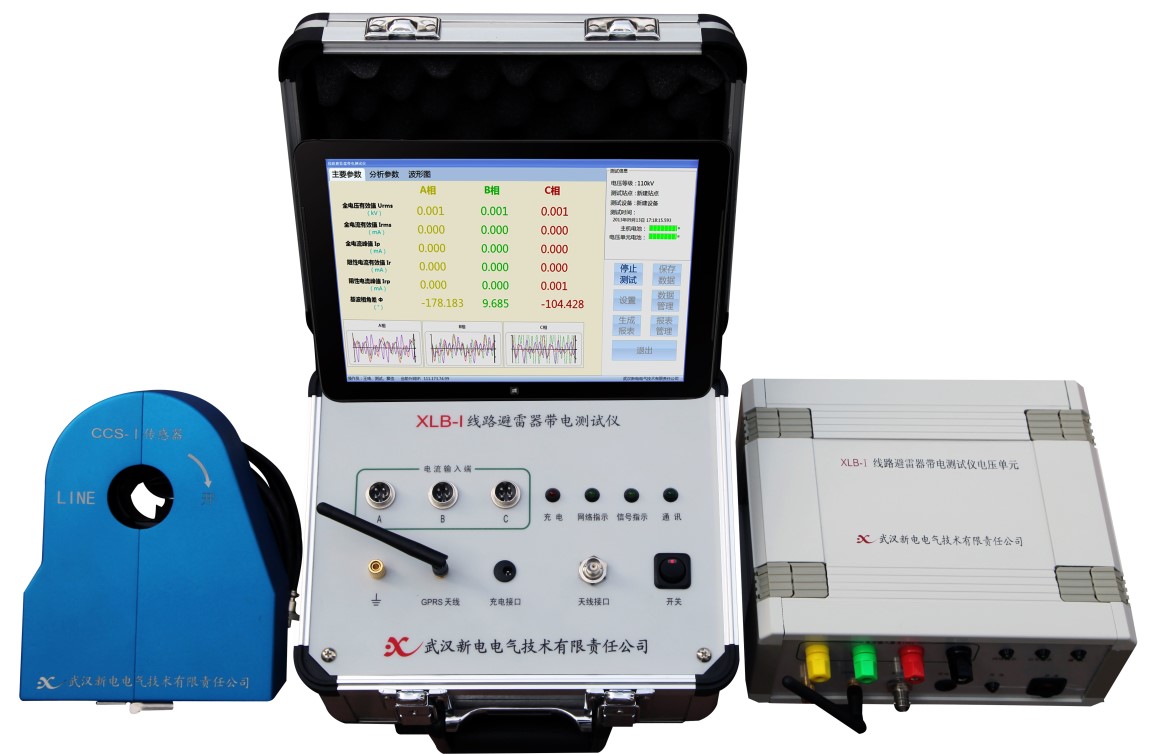

产品外观

主要特点
1.  采用GPRS方式传输数据，不受距离限制,无需现场远距离拉线。
2.  采用win7系统的平板电脑进行操作、阳光下可清晰显示。
3.  配套上层设备管理软件，具备设备及历史数据管理、查询、比较、列表、报表生成等功能。
4.  内带高能锂离子电池，特别适合无电源场合。
5.  真正意义上的三相同时测量。三相电流输入通道。
6.  采用高精度小电流钳形传感器采集避雷器泄漏电流信号，方便测量。
7.  特征数据、波形同屏显示。
8.  电压基准信号取样方式：从PT端计量绕组取信号，数字信号无线传输，省去电缆长距离连接。
9. 安全可靠，电压通道采用隔离变换，避免PT二次侧短路，减小信号失真。
10. 带电、停电、试验室均可适用。
11. 体积小，重量轻，便于携带。
技术指标
1. 电源：电压采集单元和仪器主机使用内部锂电池供电。
2. 参考电压输入范围（电压基准信号）：50Hz 、30V～100V。
3. 测量参数：
泄漏电流全电流波形、基波有效值、峰值；
泄漏电流阻性分量基波有效值及3、5、7次有效值；
泄漏电流阻性分量峰值：正峰值Ir+、负峰值Ir-；
容性电流基波，全电压、全电流之间的相角差；
运行（或试验）电压有效值；
避雷器功耗。
4. 测量准确度：
电流：全电流>100μA时：±5%读数±1个字；
电压：基准电压信号>30V时：±2%读数±1个字。
5. 测量范围：
泄漏电流：100μA～10mA（峰值）；
电    压：30～100V（有效值）。
6. 主机外形尺寸： 275×230×200(mm)。
7. 主机重量：4.86kg。
电压取样方式为：电压互感器（或试验变压器仪表绕组）的电压信号经过带保险丝的电压测试线接入电压通道，作为参考电压信号。
电流取样方式：高精度小电流钳形传感器钳接避雷器末端接地引下线方式取泄漏电流信号。
