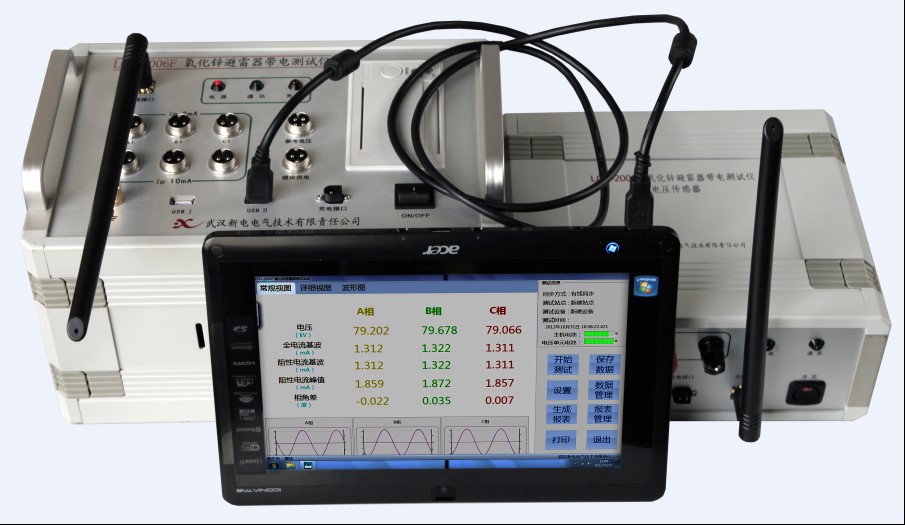

仪器外观

主要特点
1.300米超远距离无线传输,无需现场远距离拉线。
2. 采用win7系统的平板电脑进行操作、阳光下可清晰显示、仪器自带高速热敏打印机。
3. 配套上层设备管理软件，具备设备及历史数据管理、查询、比较、列表、报告打印、报表生成等功能。2个USB接口支持与平板电脑的数据交换。
4. 内带高能锂离子电池，特别适合无电源场合。
5. 真正意义上的三相同时测量。三相电流输入通道，有2mA和10mA两个档位进行选择。
6. 模块供电，保留接口，支持高精度钳形微电流传感器接口。
7. 特征数据、波形同屏显示。

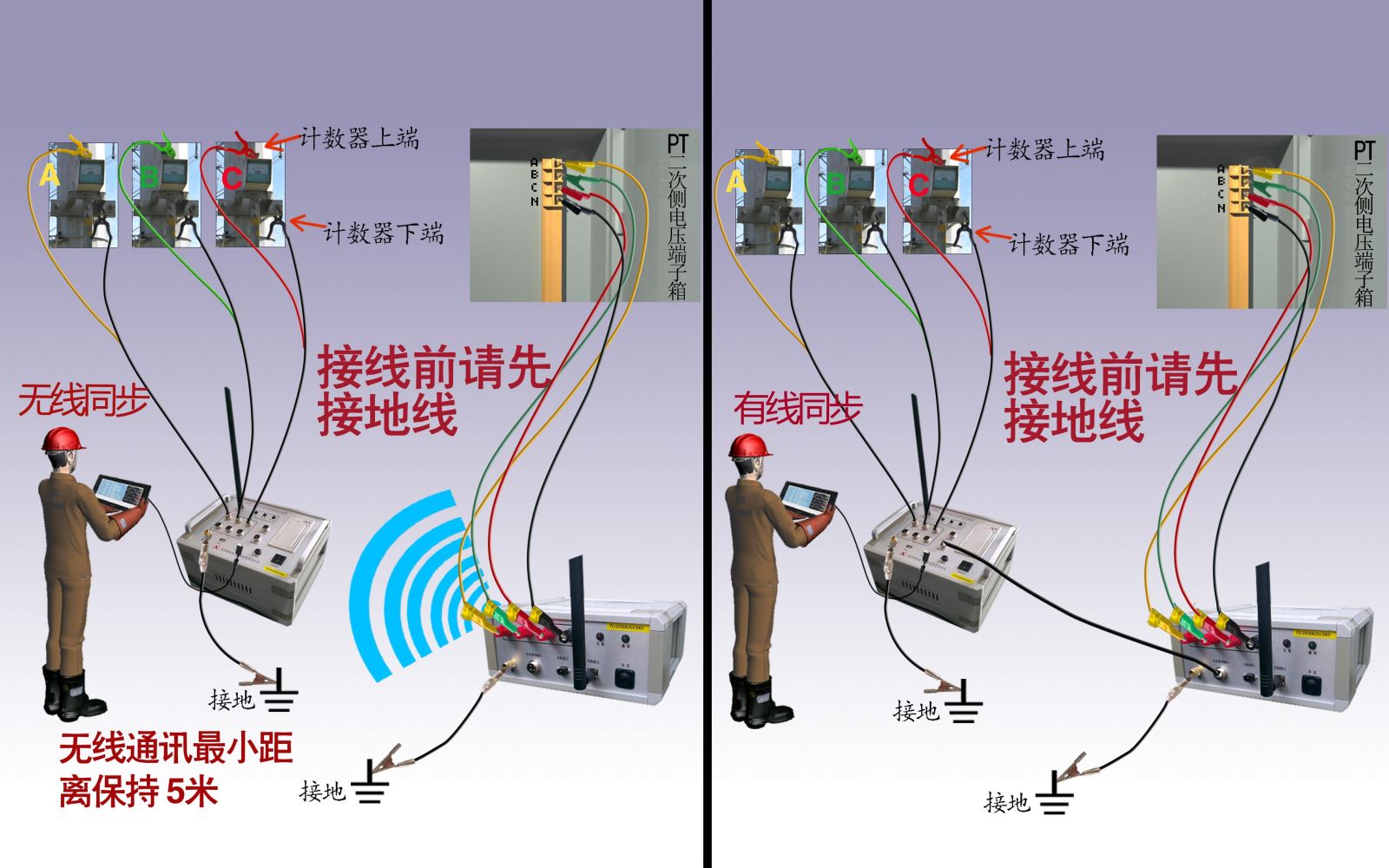

8. 多种电压基准信号取样方式：
有线方式：从PT端计量绕组取信号，数字信号有线传输。
无线方式：从PT端计量绕组取信号，数字信号无线传输，省去电缆长距离连接。
无电压方式：不需要从PT端子取信号，采用软件计算的方式找到电压基准。
9. 安全可靠，电压通道采用隔离变换，避免PT二次侧短路，减小信号失真。
10. 带电、停电、试验室均可适用。
11. 体积小，重量轻，便于携带。
技术指标
1. 电源：电压采集单元和仪器主机使用内部锂电池供电。
2. 参考电压输入范围（电压基准信号）：50Hz 、30V～100V。
3. 测量参数：
泄漏电流全电流波形、基波有效值、峰值。
泄漏电流阻性分量基波有效值及3、5、7次有效值。
泄漏电流阻性分量峰值：正峰值Ir+、负峰值Ir-。
容性电流基波，全电压、全电流之间的相角差。
运行（或试验）电压有效值。
避雷器功耗。
4. 测量准确度：
电流：全电流>100μA时：±5%读数±1个字；
电压：基准电压信号>30V时：±2%读数±1个字。
5. 测量范围：泄漏电流：100μA～10mA（峰值）；
电    压：30～100V（有效值）。
6. 外形尺寸：280×200×160 (mm)
7. 主机重量：4.5kg
电压取样方式为：电压互感器（或试验变压器仪表绕组）的电压信号经过带保险丝的电压测试线接入电压通道，作为参考电压信号。
电流取样方式：电流通道为内置穿芯式小电流传感器取样方式，信号失真小。
